10KV 干式铁芯电抗器

产品简介

电力电容器在补偿容性无功功率的时候、往往会受到谐波电流合闸涌流及操作过电压影响、造成电容器损坏和功率因数降低、为此需要在电容器前端加装调谐滤波器电抗器、用来抑制和吸收谐波、保护电容器、避免谐波电流电压对电容器的危害、改善电能质量提高功率因数、延长电容器的使用寿命保证电网安全运行。

产品结构特点

1、该产品为三项干式结构、自然冷却；

2、铁芯采用优质冷轧硅钢片、经专业叠置而成、芯柱采用多段气息分、保证电感的均衡性；

3、电抗器线圈采用真空环氧树脂浇筑而成、具有外形美观、抗电能力强、安全可靠；

4、产品在装配时铁芯于芯柱之间采用环氧树脂浇筑而成、使电抗器整体性更加牢固、运行时噪音更小；

5、电抗器外形尺寸参考标准柜体设计、体积小、接线方便。

性能参数

1、本产品适用于6KV、10KV、电力系统。

2、电抗率为:1%5% 6% 7%12% 14%等

3、绝缘等级:F级

4、噪音小于65分贝

5、过载能力:1.35倍下长期安全运行

6、防护等级: IP11

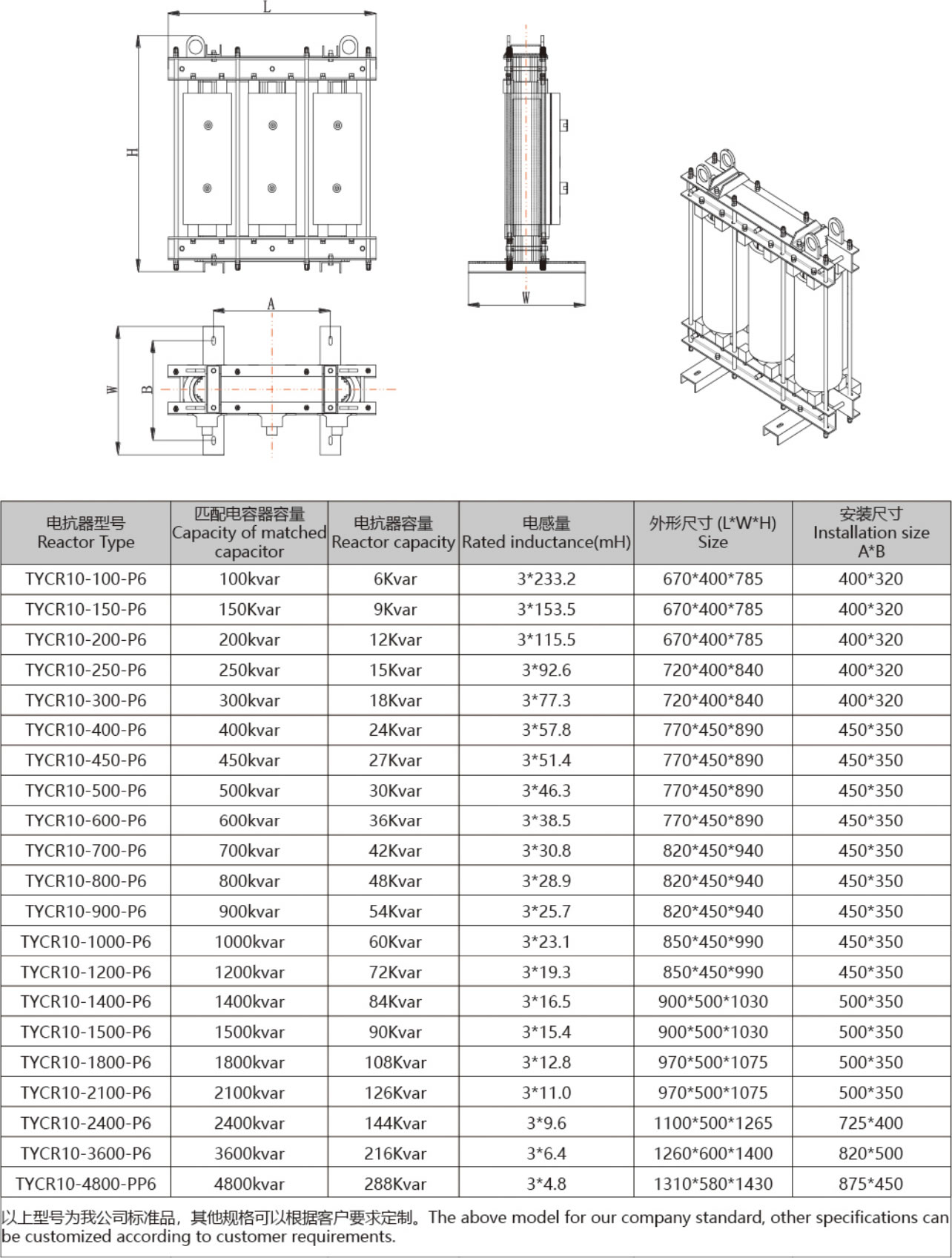

高压铁芯电抗器产品选型表
