高压启动电抗器

产品简介

交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍(一般是5~7倍)，为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用启动电抗器，交流电动机的起动过程很短(一般数秒钟至二分钟)，起动后将电抗器切除、以此来保护电机、延长电机使用寿命。

产品结构特点

1、干式铁芯起动电抗器的铁芯采用优质进口冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化；

2、铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性；

3、线圈采用真空环氧浇筑工艺，该线圈不但绝缘性能好，而且机械强度高，能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

性能参数

1、海拔高度不超过1000米；

2、运行环境温度为-25℃~+45℃；

3、安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品；

4、当起动时间满2分钟(一次或数次之和)，应冷却6小时才可再次起动。

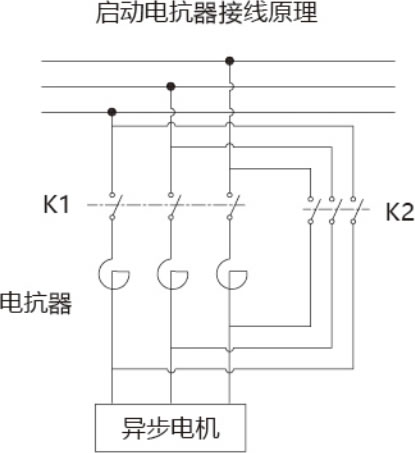

产品接线方式图

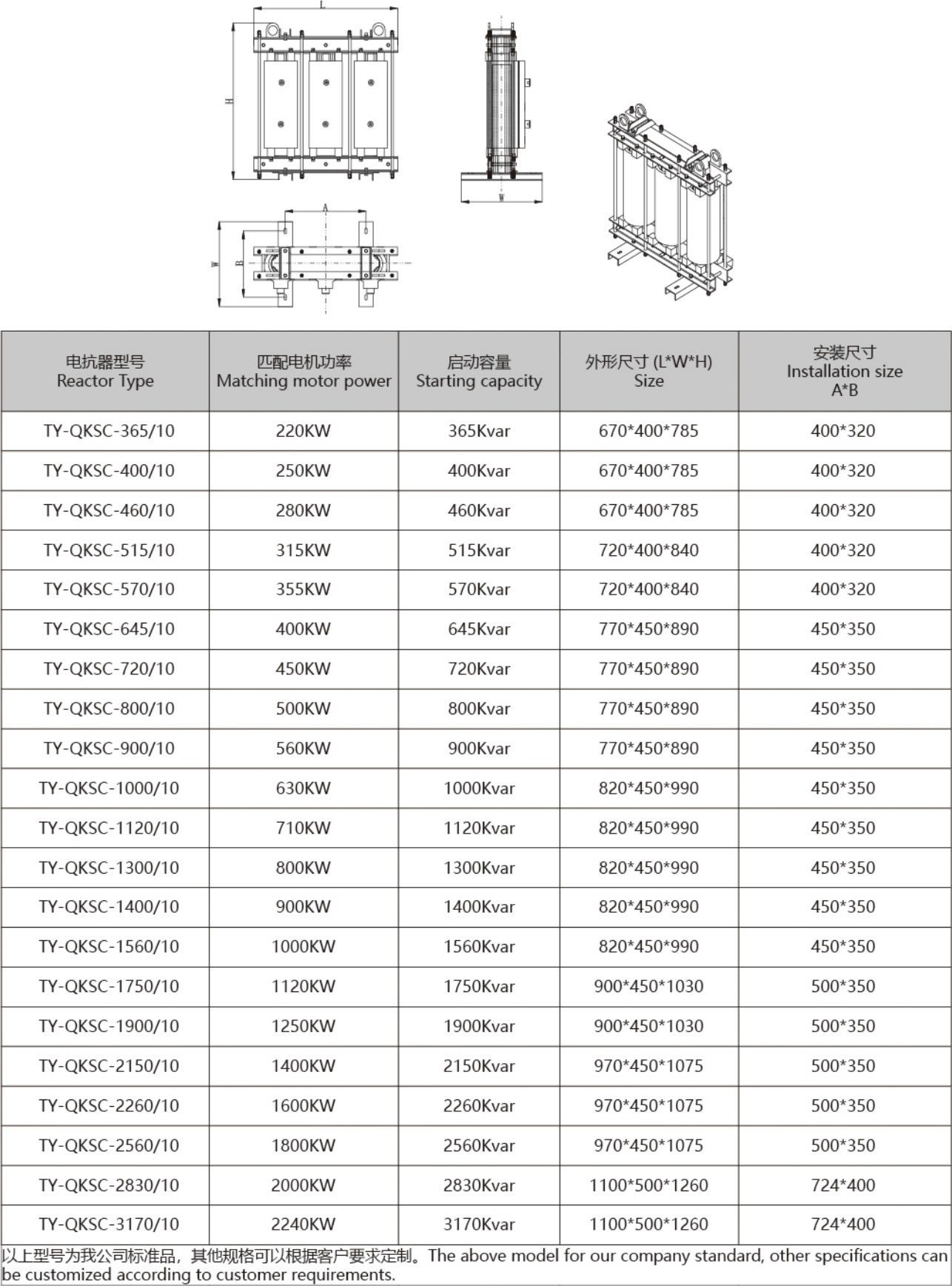

高压铁芯启动电抗器产品选型表
