变频器用输入输出滤波器

产品简介

变频器专用滤波器是一种无源低通滤波器、滤波器是基于变频器在工作时对电网及其它电子设备产生干扰的频谱分量电磁兼容特点而设计开发的一款产品、不仅能有效抑制沿线电源传播的干扰、同时也能大大降低电子设备产生的辐射干扰、所用材料和部件都经过严格测试、具有尺寸小、无需风扇、就地按照、操作方便、适用于任何品牌的变频器。

技术参数

**电压：250/1140VAC,50/60Hz

工作频率：DC to 60Hz

额定电流：3A~1100A@40°C

耐电压：L-L2250VDC|L-N1600VDC|L/N-G4000VDC

过载电流：1.5xrated current for 1 minute, once per hour

气候类别：-25°C~+85°C(25/85/21)

设计标准：UL1283, CSA C22.2 NO.8, IEC/EN 60939，CQC GB 15288/GB 15287-2008

防火等级：UL94V-0

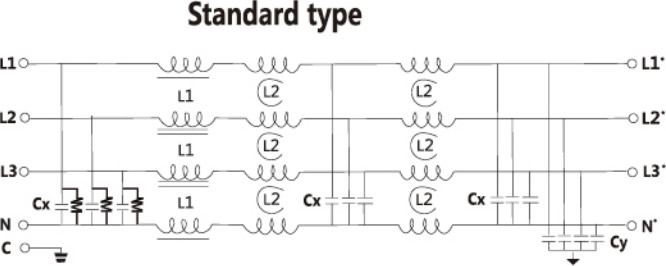

电气原理图

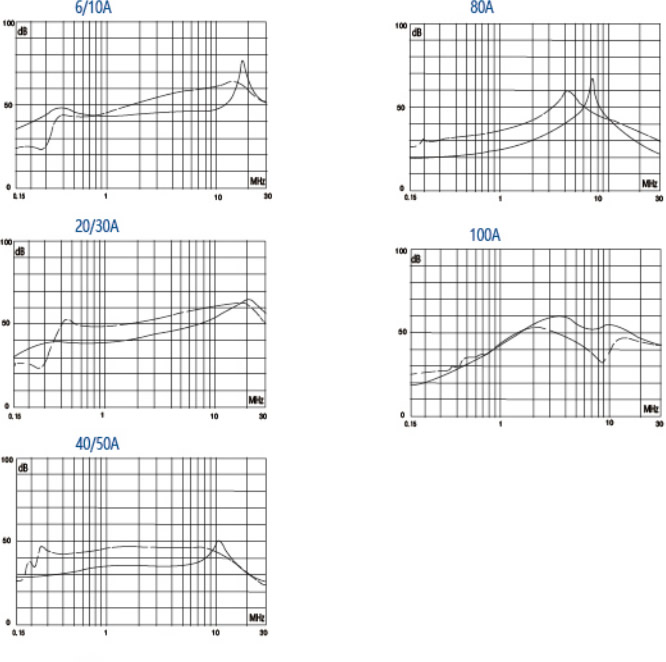

插入损耗（50 欧姆测试系统）

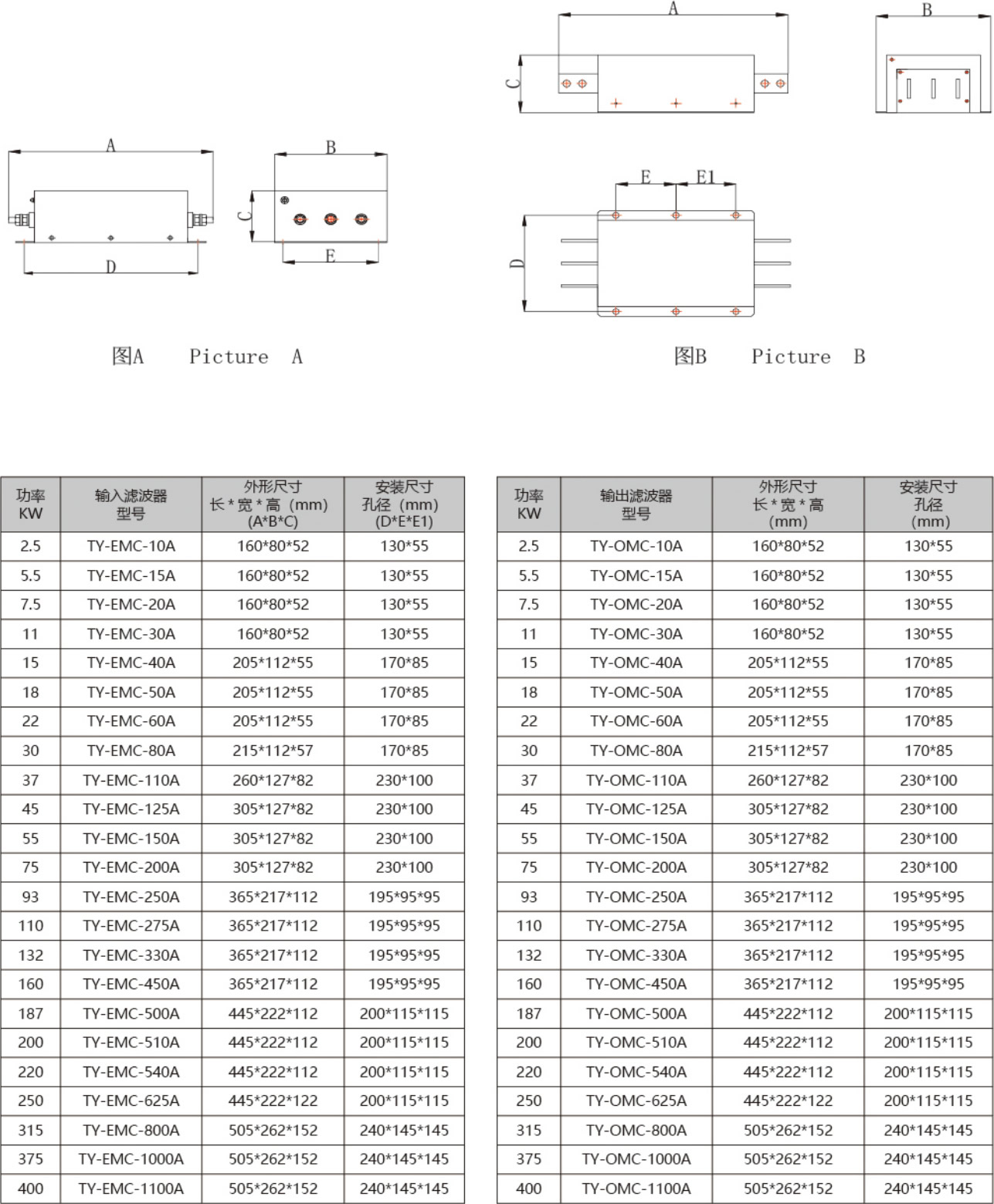

滤波器产品选型表
