谐波滤波器

产品简介

利用串联谐振原理，选用高性能的滤波电容器与电抗器串联组合成滤波补偿系统，在吸收系统中主要的谐波分量的同时，补偿无功功率。将动态无功补偿，滤波功能熔为 一体，可以快速跟随负荷变化，具有抑制电流波动，吸收电网谐波和提高电能利用效率。

谐波滤波器的设计是用于实质性消除由脉冲整流器引起的谐波电流畸变， 同垚电气系列谐波滤波器是-个无源系列的连接低通滤波的电感电容系统，用于消除由三相全波变频负载产生的特有的 5、7、11、13 次等低频谐波，它不需要单个调节、按不同的谐波源进行移相，谐波含量**可控制在 5% 以内。

典型应用：带前端六脉冲整流器的设备、电气驱动、工厂自动化设备、水/废水处理设备、风扇和水泵的应用、暖通空调的装置、直流快速充电器等电力电子设备系统。

性能参数

1. 系统电压 :380V

2. 额定工作频率 :50/60HZ

3. 适配功率 :4KW~200KW

4. 额定工作电流:10A-380A

5. 总谐波电流畸变 :<5%@ 额定功率

6. 耐压测试:绕组对铁芯 3000VAC/10mA/60s

7. 绝缘电阻:DC1000V绝缘电阻>100MQ

8. 绝缘等级:F或H级可选

9. 噪音 :<75dB

10. 过载能力:1.5倍 1min，2 倍 10S

11. 阻燃等级 :UL94 V-2 以上

12. 饱和特性 :1.5 倍过载电感不跌落

13. 符合 CE 标准，具有 CE 认证

14. 防护等级 :P00

15. 存储条件:温度 -40℃ ~70℃

16. 相对湿度:< 90%，无凝露

17. 气压:70~106KPa

18. 工作温度 :-30℃~55℃,50℃以上降额使用

应用海拔 :1000 米以下额定电流，1000 米以上每升高 100 米降额 1%

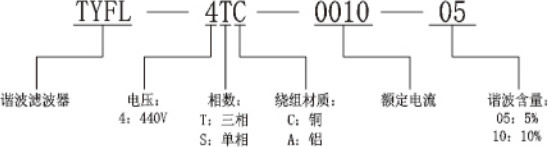

型号说明

执行标准

IEC289:1987 Reactor

GB10229-88 Reactor （eqvEC289:1987）

JB9644-1999 Reactors used for semiconductor elec.trical driving

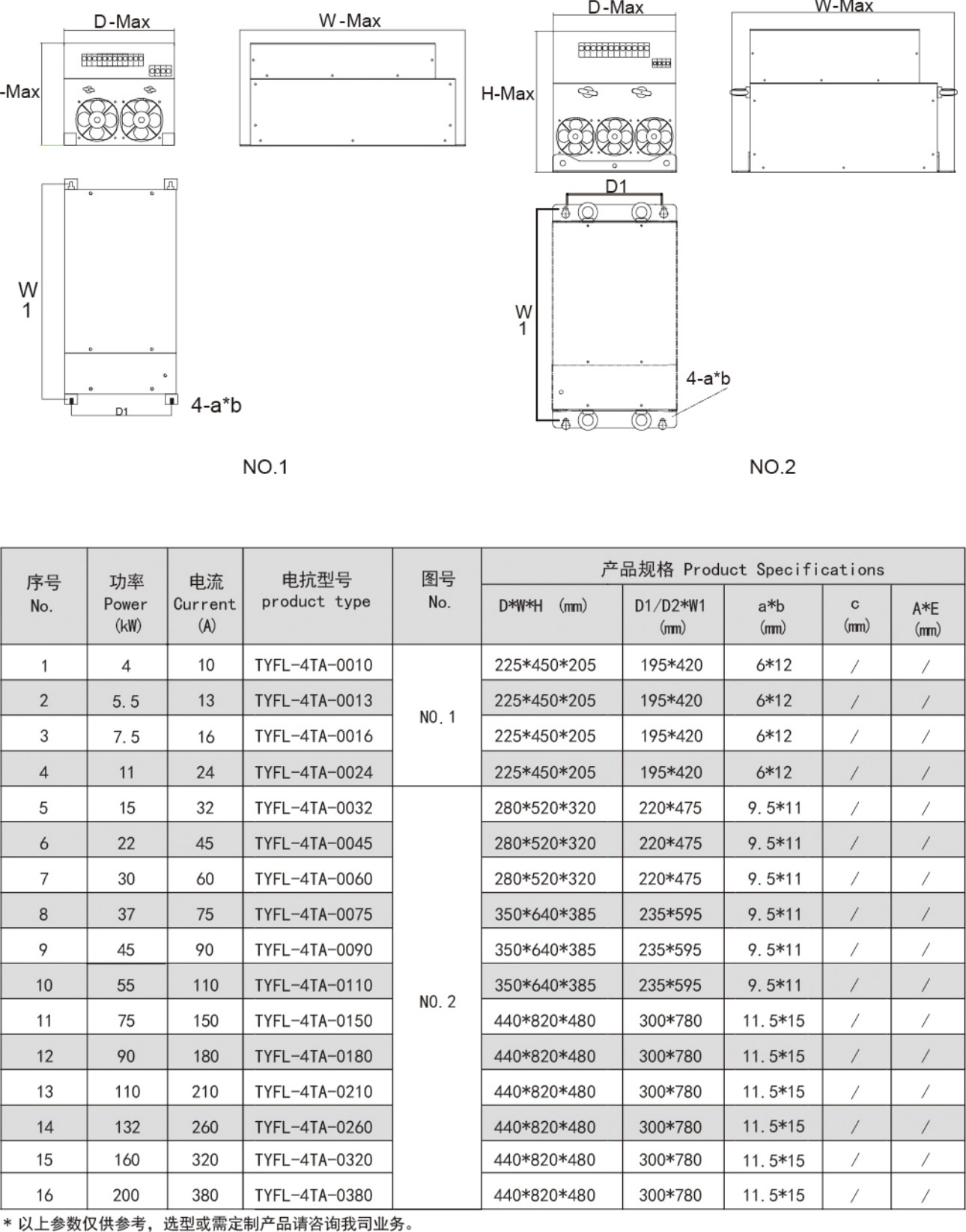

谐波滤波器产品选型表
