DU/DT滤波器

产品简介

1. 将电动机的 PWM 输出信号转化为低剩余纹波电压的光滑正弦波。

2. 消除高 dv/dt 而造成的电机过电压。

3. 消除涡流损耗造成的电动机提前损坏。

4. 真空浸漆的滤波器降低了电动机的可听噪音。

性能参数

1. 额定工作电压：380V/50Hz

2. 额定工作电流：5A-1600A@40℃

3. 抗电强度：铁芯-绕组 3000VAC/5mA/60s无飞弧击穿(工厂测试)

4. 绝缘电阻：1000VDC绝缘阻值>100MQ

5. 防护等级：IPOO

6. 绝缘等级：F级以上

7. 产品执行标准：IEC289:1987 电抗器，GB10229-88 电抗器（egVIEC289:1987）JB9644-1999 半导体电气传动用电抗器

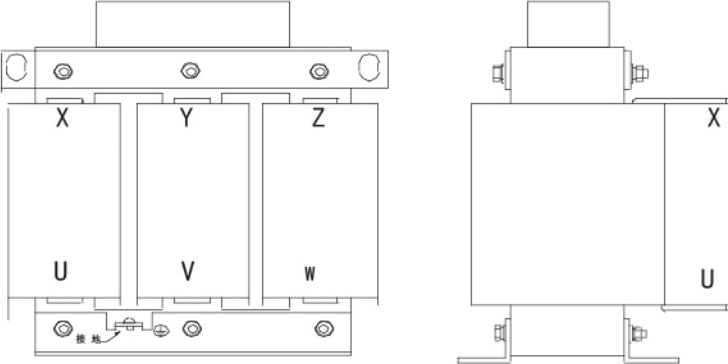

滤波器外形图

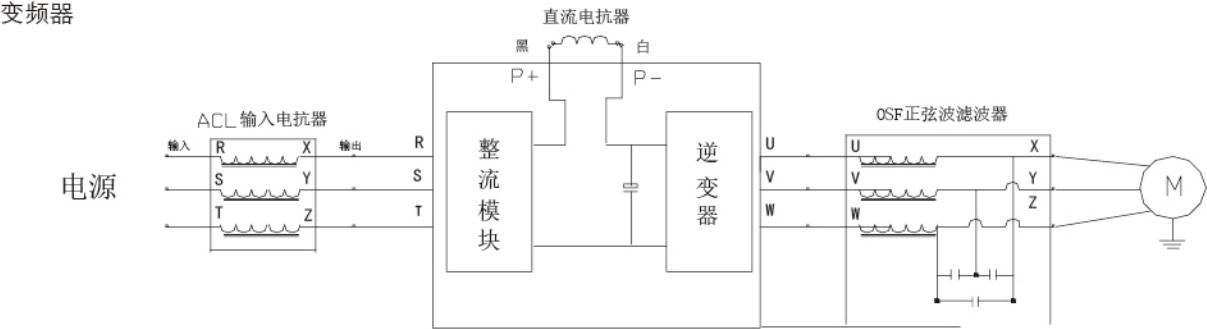

电路示意图
