自愈式低压并联电容

产品用途

TYCRY型自愈式低压并联电容器并联连接于标称电压1000V及以下的工频交流电力系统中，用来提高系统功率因数，调整网络电压，降低线路损耗。

产品特点

1. 电容器采用自愈技术，即当介质上弱点击穿时自己可以恢复绝缘，电容器能够继续运行。

2. 每只电容器内装设压力保护。当元件发生故障时内部形成开路。

3. 元件采用导热胶封装，元件不受潮、不氧化。

4. 电容器为无液体介质结构，无渗漏、无污染、安全环保。

5. 电容器内置放电电阻。

6. 产品为圆形铝壳，产品耐用、美观、体积小。

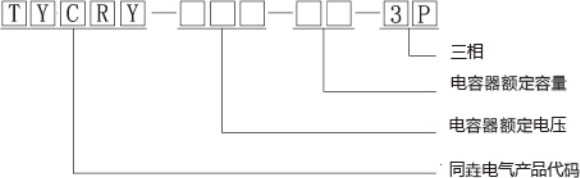

型号说明

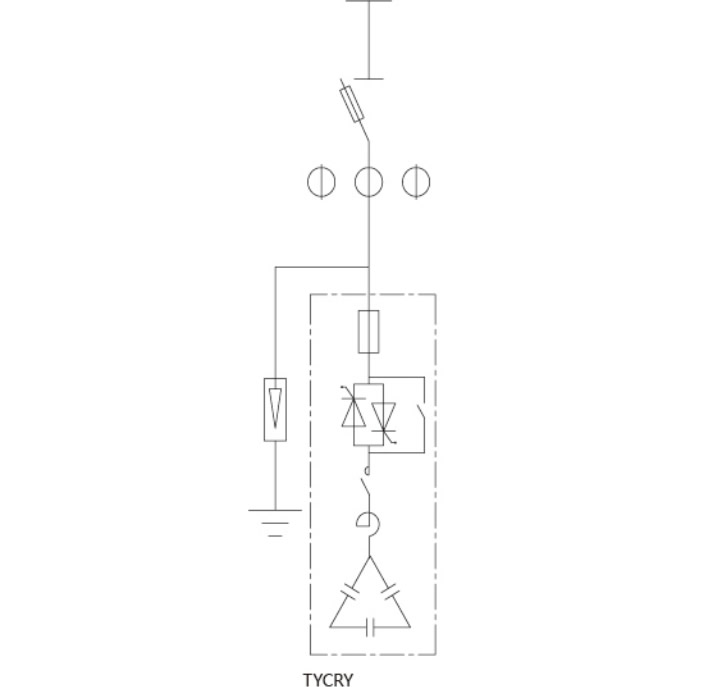

接线原理

使用环境

1. 电容器为户内式，仅限户内使用。

2. 电容器安装运行地区海拔高度应不超过2000m。

3. 电容器安装地点的环境空气温度为-25℃~+55℃。

技术性能指标

1. 额定电压：0.23，0.4，0.48，0.525，0.69及1.14kV；

2. 额定频率：50HZ；

3. 额定容量：1v 60kvar；

4. 电容偏差：0+10%

5. 损耗角正切：工频额定电压下，低于0.10%；

6、耐受电压:极间：工频2.15UN，5秒；极壳间：工频3.0kV，5秒；

7、绝缘性：极壳间500VDC下不大于3000MQ；

8、**允许过电压：1.1UN；

9、**允许过电流：1.3IN；

10、自放电特性：电容器施加 UN直流电压，断开电源5min后，剩余电压降到75V以 下；

11、电容器其它性能指标符合国家标准GB/T12747-2017《标称电压1kV及以下交流电力系统用自愈式并联电容器》的规定。

技术数据及外形尺寸

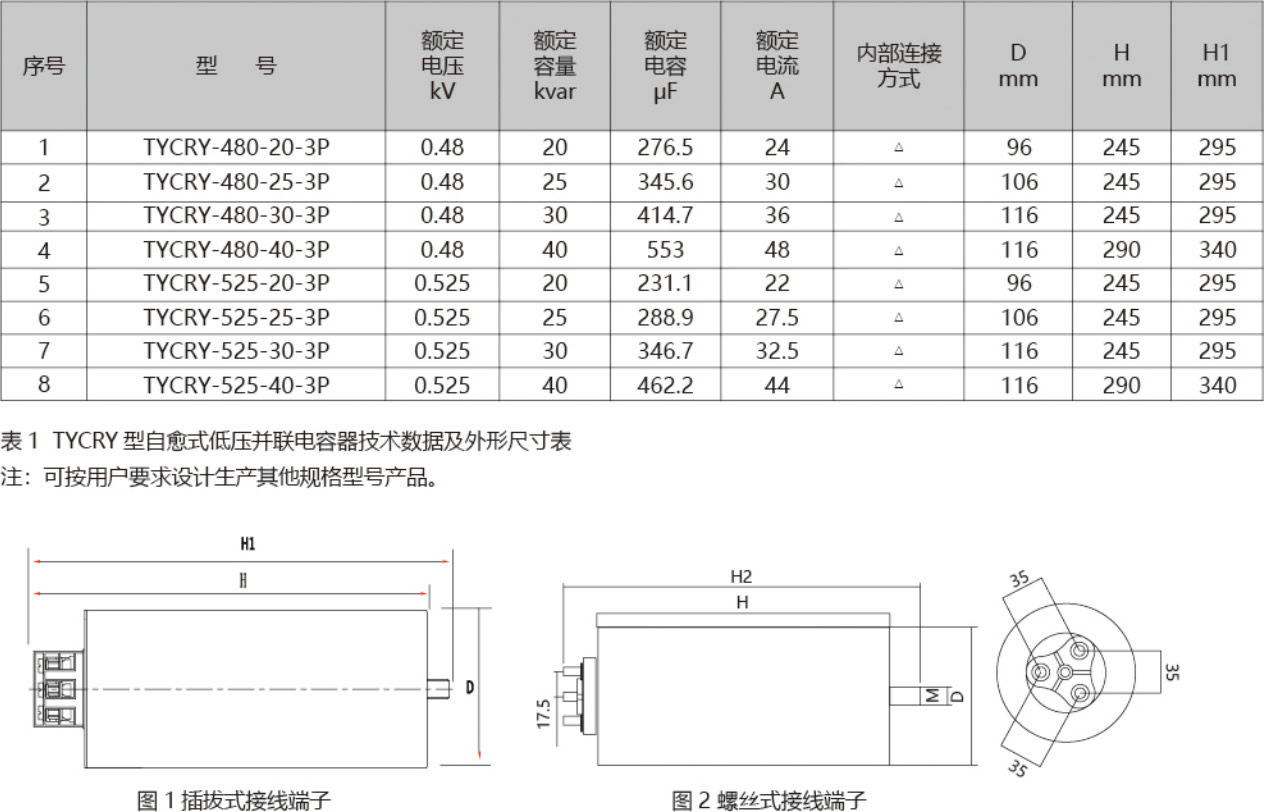

电容器技术数据见表 1。外形尺寸见图1。
