低压静态无功补偿装置

低压无功补偿装置的作用

低压静态无功补偿装置的作用是提高负载功率因数，降低无功功率，提高供电设备的效率;电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

低压动态无功补偿装置(TBBDL+SVG)可以快速双向调节，可补偿感性无功也可补偿容性无功，能解决系统无功补偿抑制5次以上谐波保证设备安全运行，同时能够有效的对系统的无功量进行跟踪补偿，响应速度快，配置7%或14%串联电抗器，抑制3次、5次、7次以上谐波，保证线路安全运行。

装置的组成部分

TBBDLSVG装置主要由智能滤波补偿测控仪、塑壳断路器、电流互感器、测量仪表、避雷器、快速熔断器(熔断器撞击器)、串联铁心电抗器(带温度探头)、干式并联电容器、可控硅投切开关、静止型无功发生器单元，风机温控装置、成套柜体及铜排附件等组成。

系统总体性能

1. 补偿装置运行过程中，或在自身发生故障时，该装置能确保不对系统、相关电力设备及周围环境造成不利影响；

2. 高度的可靠性，可以实现基本免维护运行，大幅度降低维护、维修成本，调节范围大；

3. 占地面积小，安装方便，室内安装，自然冷却；

4. 加装风机温控装置，温度超过35°C强制排风降温。

装置的功能

1. 手动，自动投切电容器功能本装置可以工作于手动方式下，装置不进行调容操作，由控制面板手动控制。可以通过液品显示屏查看电容器组运行情况、并对手动合闸、分闸。在自动方式下，可以根据实时监测的负载的运行情况的实时运行工况控制策略，具有补偿精度高的特点；

2. 按负载当前的运行方式和监测的实时数据，自动投切电容器组、将功率因数控制在合理范围，将系统的电压控制在允许的范围内，达到电压的**优化；

3. 当0.4kV母线停电时，可自动将电容器退出运行，当重来电后又可自动按需投入电容器组；

4. 当电力系统发生故障或电压异常时，可闭锁电容器组。

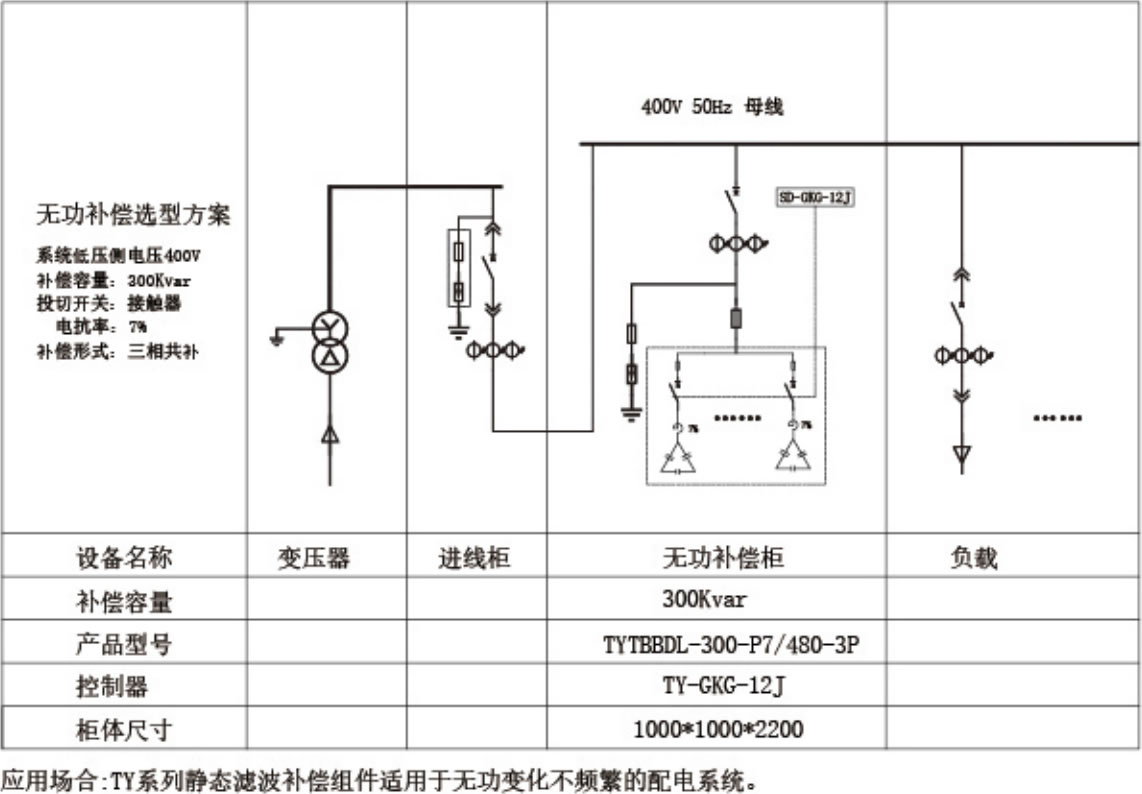

静态滤波补偿方案电气图

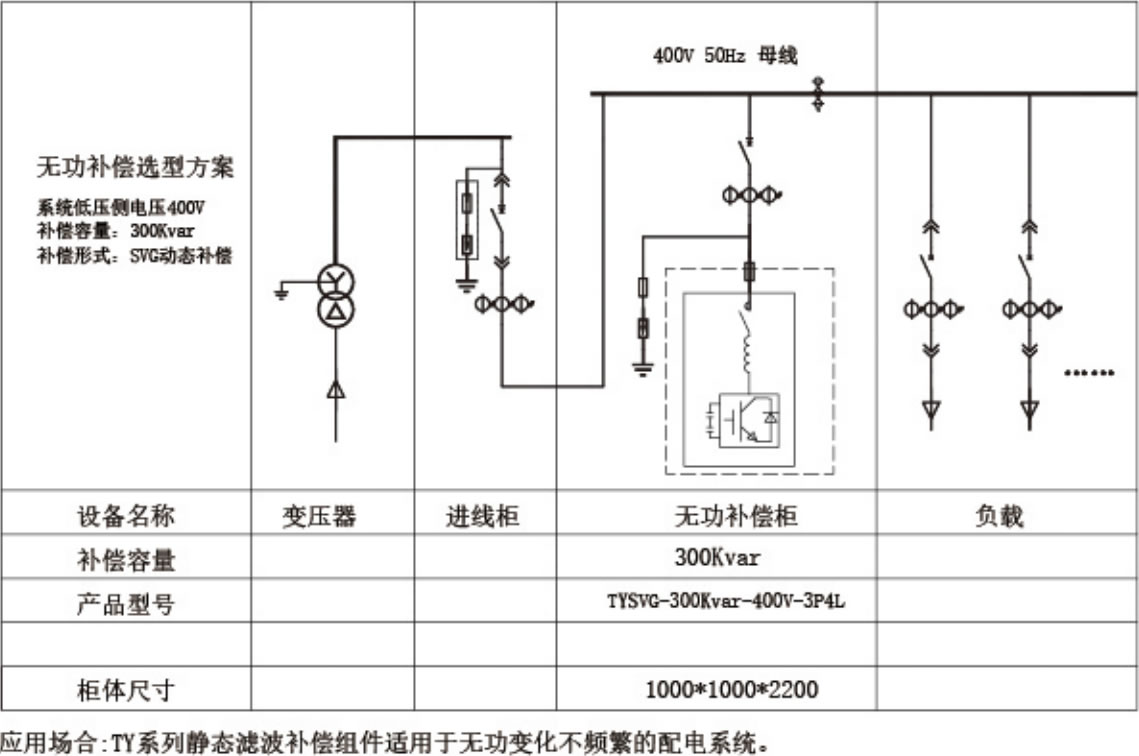

TYSVG静止无功发生器方案电气图

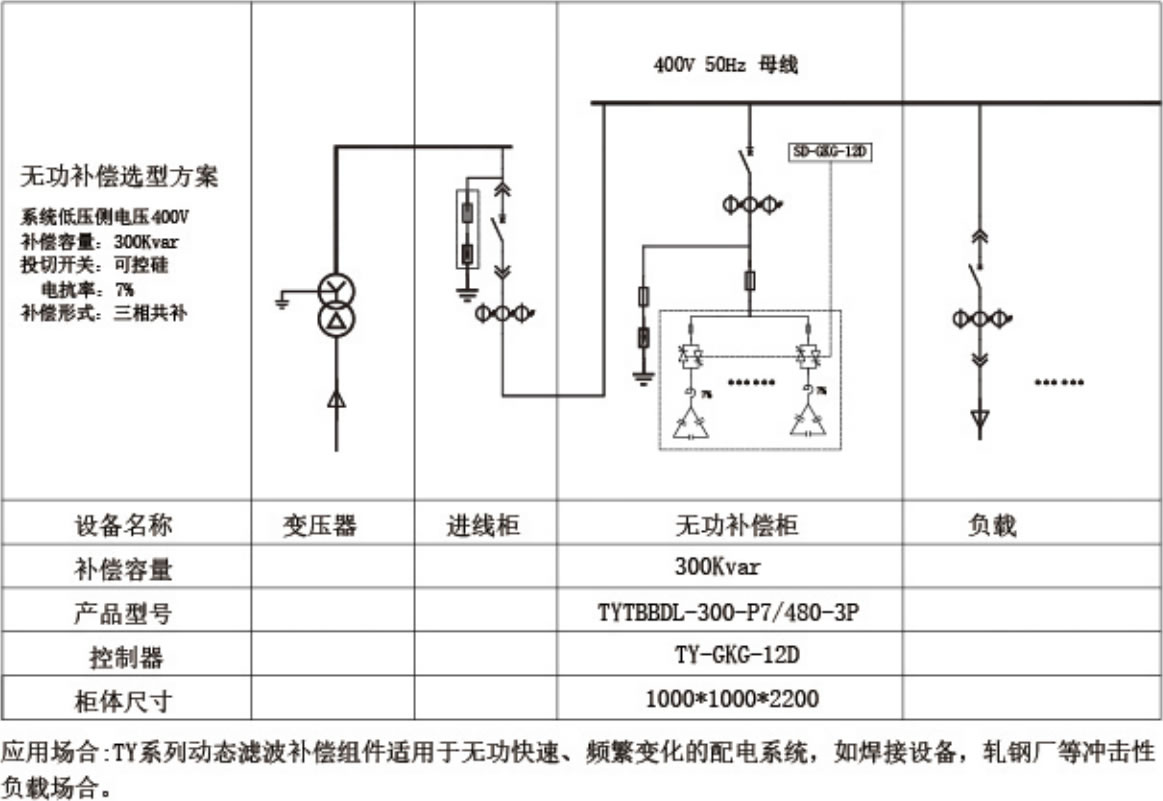

TY动态滤波补偿方案电气图
