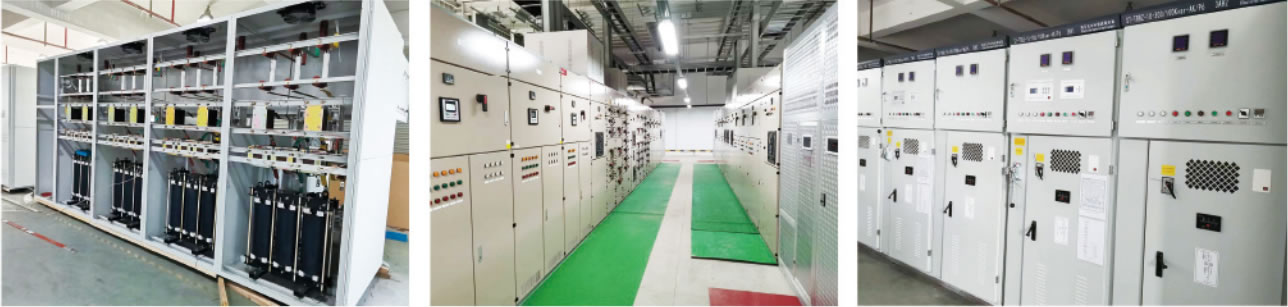

TYTBBZ系列高压电容补偿柜

产品简介

TYTBBZ-系列高压电容补偿柜主要用于6kV~35KV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。

电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后电压与电流的相位差变小，使功率因数提高。SDTBBZ-系列高压自动无功补偿装置，由隔离开关、电容器、铁芯串联电抗器、放电线圈、电流互感器真空接触器、高压无功补偿控制器、电容器保护单元、成套柜体、母线、绝缘子附件等所组成。其应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。

装置特点

我公司生产的高压自动无功补偿成套装置与普通无功补偿装置比较突出的优点；

1. 电容柜柜体顶部设防爆泄压盖；

2. 铁芯串联电抗器耐压为42kV；

3. 门锁采用防爆连锁结构；

4. 柜门设防误操作标识；

5. 二次线固定重要固定位置采用不锈钢扎带捆扎；

6. 装置内铜排采用镀锡套高压热缩管，搭接面压花处理保证搭接面铜排与铜排连接处牢固可靠，母排断口处平滑圆整，没有毛刺存在，以防止尖端放电。冲孔(钻孔)后的毛刺，剪角后须进行打磨处理；

7. 柜顶装有散热风机，由柜内温控器自动控制；

8. 自动控制器内置看门狗，不会发生死机现象；

9. 自动控制器核心芯片采用32位ARM微处理器军用级CPU,经久耐用；

10. 高度的可靠性，可以实现20年的基本免维护运行，大幅度降低维护、维修成本;调节范围大；

11. 占地面积小，安装方便，室内安装，自然冷却；

12. 补偿装置运行过程中，或在自身发生故障时，该装置能确保不对系统、相关电力设备及周围环境造成不利影响；

13. 补偿柜结构合理、可靠有效的电气连锁，达到防误操作要求。

可解决的问题

当您遇到下述问题时，我公司生产的SDTBBZ-系列高压自动无功补偿装置能为您很好地解决，使您获得意的效果。

1. 企业电网中功率因数低，甚至被供电部门罚款，需提高功率因数。

2. 企业变电所电压低，需提高电网电压。

3. 输电线路线损过大，需减小线损，节约输送电线路成本，降低变压器损耗，节省电能。

4. 新投入用电设备，需配套补偿无功功率。

5. 功率因数低，设备出力达不到额定功率。

6. 原有补偿装置老化，达不到生产要求。

7. 负载增加，而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求，需降低供电的视在功率增加供电能力。

8. 电网电压出现时高、时低的情况，影响用电设备的运行。

9. 变压器输电系统中感性负荷(如电机)较多，需补偿设备。

10. 企业电网中功率因数低，需提高功率因数，降低线路电流，延长电气设备寿命，减少所用导线截面规格节约投资。

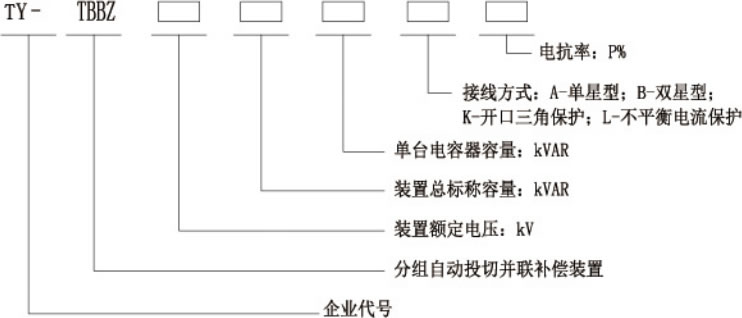

型号说明
