高压电机启动装置

产品简介

TYQKSC系列中高压电抗软起动柜是用于额定电压3~10kV的大中型鼠笼式电动机或同步电动机的降压软起动设备，它是在电机定子回路串入适配电机功率的电抗器，实现降压起动。起动过程中起动电流维持在额定电流的4~5倍，起动结束后，电抗器自动切除，起动过程对电网无大的冲击。

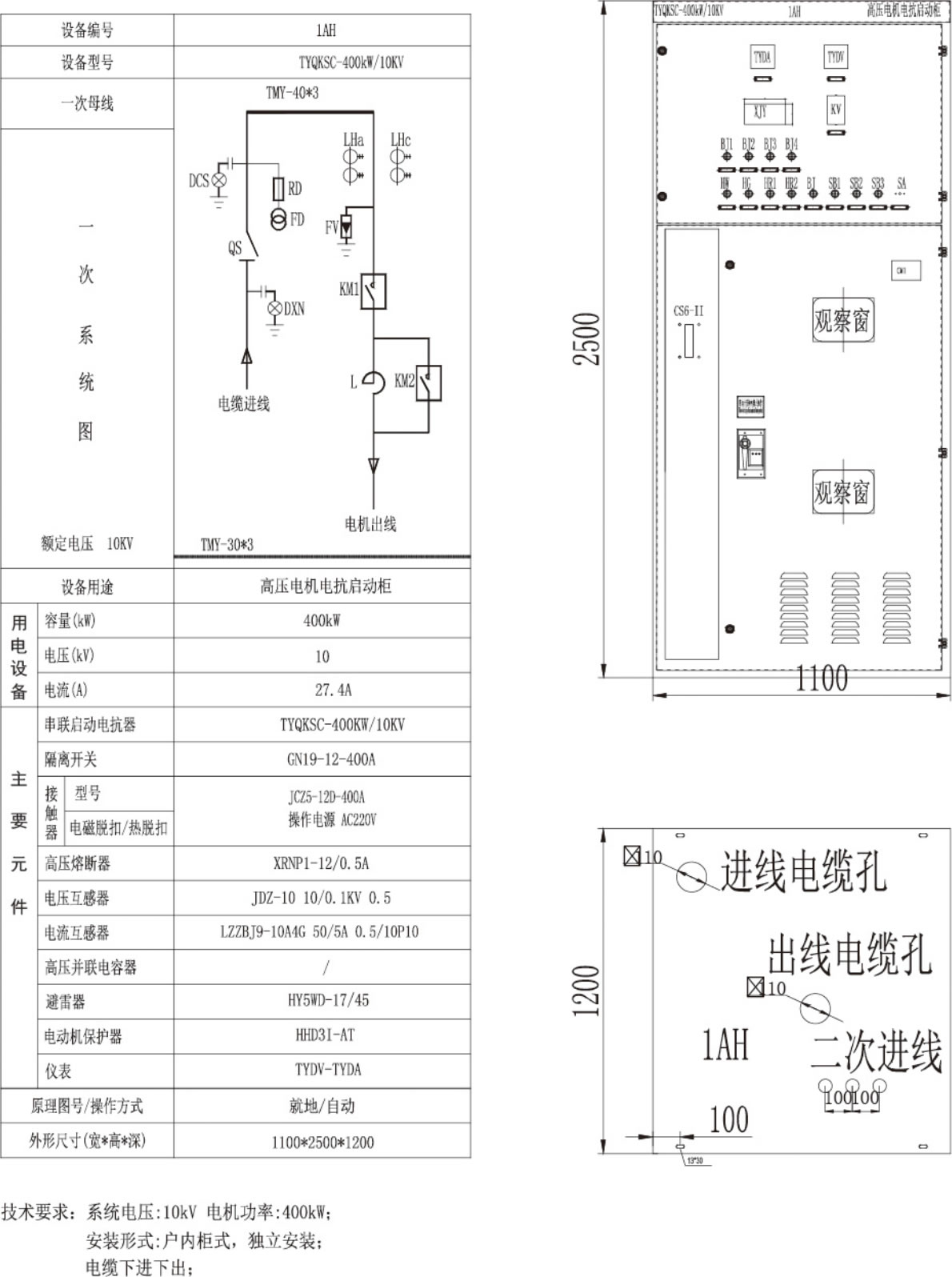

型号说明

产品组成主要包括:启动电抗器，隔离开关、电流互感器、电压互感器、熔断器、高压真空接触器、数字多功能仪表带4-20mA电流变送接口、电动机专用微机综合保护装置、按钮、信号灯、转换开关、温度巡检仪、LED照明灯、柜体、铜母线套高压热缩管等。

技术参数

1. 高压电抗器启动装置为一拖一方式，10kV输入，10kV输出。满足长期连续运行的要求，启动、运行和停机迅速、安全可靠。

2. 高压电动机电抗器启动柜具有:本柜按钮操作合分闸、机旁按钮箱操作合分闸、远方后台自动化屏DCS联动合分闸;

① 输出信号接点:

运行状态信号：无源常开接点

停止状态信号：无源常闭接点

故障状态信号：无源常开接点+无源常闭接点

备妥信号：无源常开接点和无源常闭接点

② 外部输入信号接点:

远程起动信号输入：无源常开接点

远程停机信号输入：无源常闭接点

DCS 起动信号输入：无源常开接点(自保持接点)

开关柜就绪信号输入：无源常开接点

1. 心高压电动机电抗启动装置的进出线为电缆下进下出线的方式，该装置应能满足3根电缆进出的要求。

2. 装置柜体的安装、调试和维修可在正面和背面进行。

3. 二次控制电源采用AC220V外部提供。

4. 高压启动柜柜体颜色：按用户要求做

5. 高压电抗器启动柜柜体排列方式：每套单独摆放。
