高压SVG补偿装置

主要技术参数

额定电压：6kV、10kV、35kV

额定容量：单台1-20MVar，并联后可覆盖任何容量要求；

无功调节范围：额定容量内连续可调

装置相应时间：<4ms

输出电流总畸变率：<3%

效率：>99%

海拔高度：<1000m

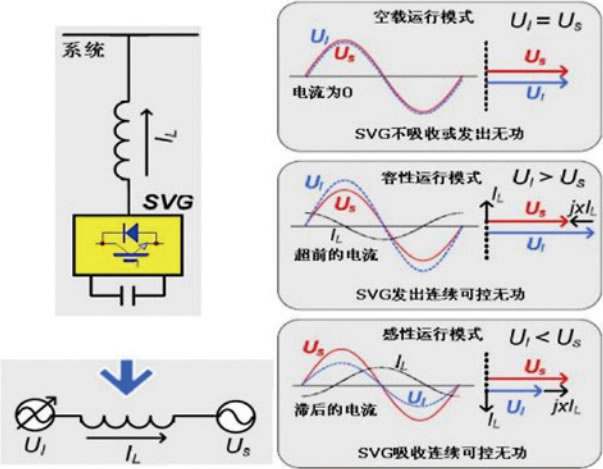

上海同垚电气静止无功发生器(TYSVG)也被称为静止同步补偿器(STATCOM)，是电力电子技术在电力系统中典型应用，也是未来解决电能质量问题的重要手段。主回路为电压源型的变流器和并网电抗器，而不再是大容量的电抗器和电容器的组合，打破了调节等效阻抗来改变输出的传统概念，是无功补偿技术的一大飞跃，TYSVG 的基本工作原理如图2所示。

装置并联在高压母线上，其输出电流可用式(1)表示将自换相桥式电路通过电抗并联在电网上，适当的调节桥式电路交流输出电压的相位和幅值，或控制其交流侧电流，就可以使 该电路吸收或发出无功电流，实现动态无功补偿。

1 =(Us-U1 )÷jX

高压静止无功发生器的安装方式分为室内型和户外型，根据装置容量和场地条件其电抗器分为空心电抗器和铁芯电抗器，一般系统电流在 600A 以上的装置推荐空心电抗器。
