110KV内空心电抗器

产品简介

空心电抗器主要分空心串联电抗器、空心滤波电抗器、空心并联电抗器、空心限流电抗器、空心分裂电抗器、空心起动电抗器等，常用于无功补偿、滤除谐波、限流等场合。

产品结构特点

1、无油结构，杜绝了油浸电抗器漏油、易燃等缺点，保证了运行安全。没有铁芯，不存在铁磁饱和，电感值的线性度好;

2、应用计算机进行干式空心电抗器优化设计，可以按照用户的不同使用要求快速准确的设计出**理想的结构参数;

3、采用多层绕组并联的筒形结构，各包封之间有成通风气道，散热性好，热点温度低;

4、绕组选用小截面圆导线多股平行绕制，可使涡流损耗和漏磁损耗明显减小;

5、绕组外部用浸清环氧树脂的玻璃纤维缠绕严密包封，并经高温固化，使之具有很好的整体性，其机械强度高，耐受短时电流的冲击能力强;

6、采用机械强度高的铝质星形接线架，涡流损耗小;7、空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层，其附着力强，能耐受户外恶劣的气候条件;

8、安装方式可三相垂直，也可品字或一字形;户外露天使用可大大减少基建投资;9、运行安全、噪音低，不需经常维护;

10、根据用户要求，其电感量可以做成可调的，调节范围可达5%或更大一些。

性能参数

1、使用海拔高度《2000米

2、额定电流:20~5000(A)

3、系统额定电压:3~35(KV)

4、运行环境温度:-25℃-45℃

5、**风速:35m/s

6、抗地震强度:《8级

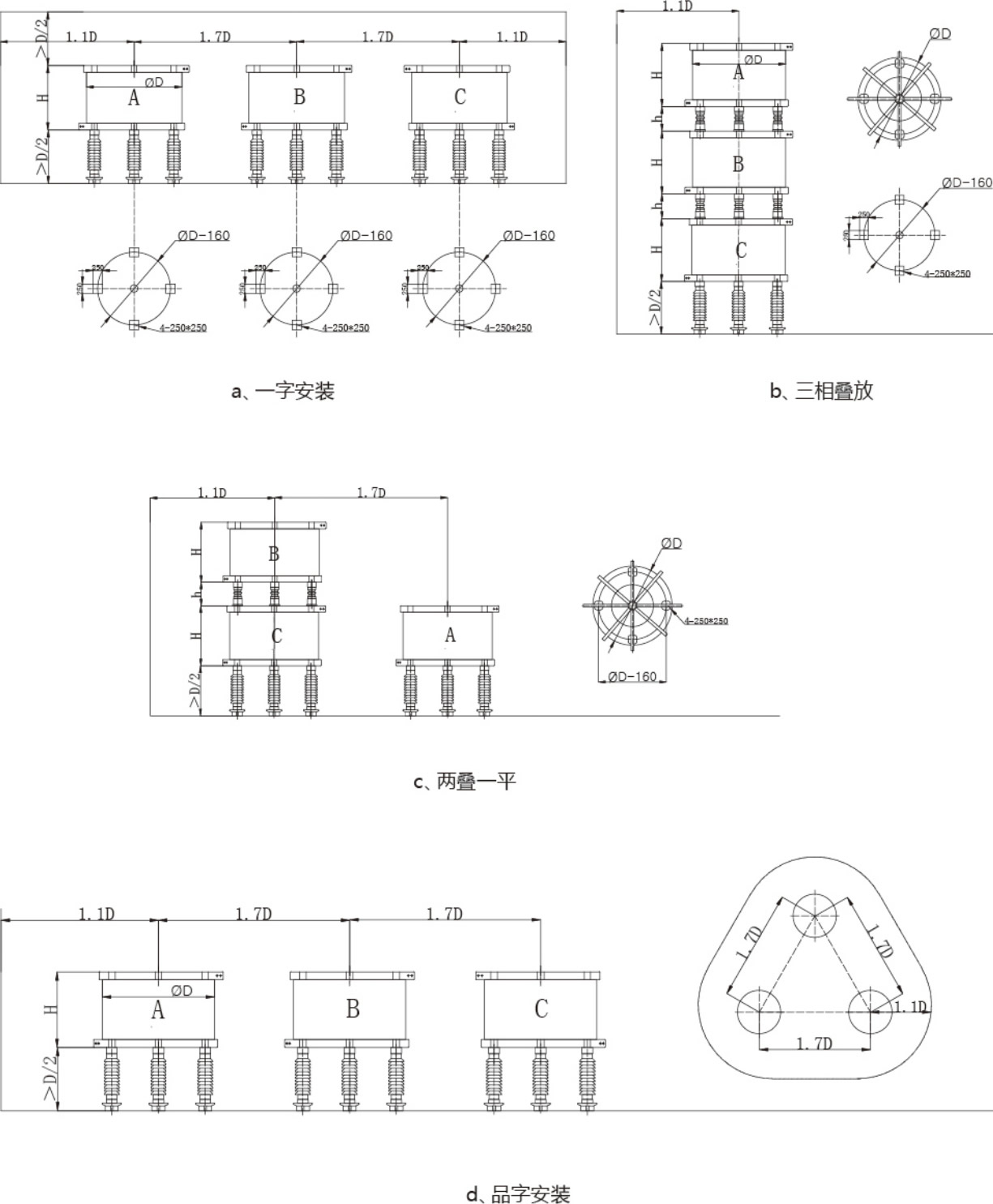

安装方式
