SVG补偿模块

产品特性及技术指标

额定参数

额定电压：三相四线制，230VAC士20%/三相三线制，400VAC士20%

额定频率：50Hz/60Hz(选配)士1HZ

互感器

互感器位置：单设备运行：电网侧或负载侧；多设备并运：负载侧互感器变比：100:5~10000:5

主要功能

无功电流补偿     容性/感性

不平衡电流补     偿负序/零序

谐波电流补偿     3~25次谐波(选配3~49次)

电气性能

电网适应性：电压不平衡度<5%

                   公共连接点短路比>10

开关频率：20kHz

总谐波补偿率：>90%

满负荷损耗：<3%

响应时间：<40ms

噪音：<60dB

冷却方式：智能风冷

环境条件

存储温湿度：-25~55°℃，5%~90%无凝露

工作温湿度：-10~40℃，5%~90%无凝离

其他环境：环境无腐蚀性气体及导电尘埃，海拔<1000m，安装地点无剧烈振动及颠簸，安装倾斜度<5%

保护功能

输出电流保护：支持输出电流限流

                      支持输出过电流保护/功率器件暂态过电流保护

超温保护：支持功率器件超温降容/保护

电网电压异常保护：支持过电压、欠电压、过频率、欠频率保护、支持电压不平衡、电压谐波异常保护

通讯功能

RS485通讯：RS485-1端口：支持ModBus协议，用于后台监控

                   RS485-2端口：选配ModBus协议，用于后台监控；或选配定制的通讯协议，以用于控制无功补偿电容器WIFI通讯支持TCP-ModBus协议，用于手机App近端监控

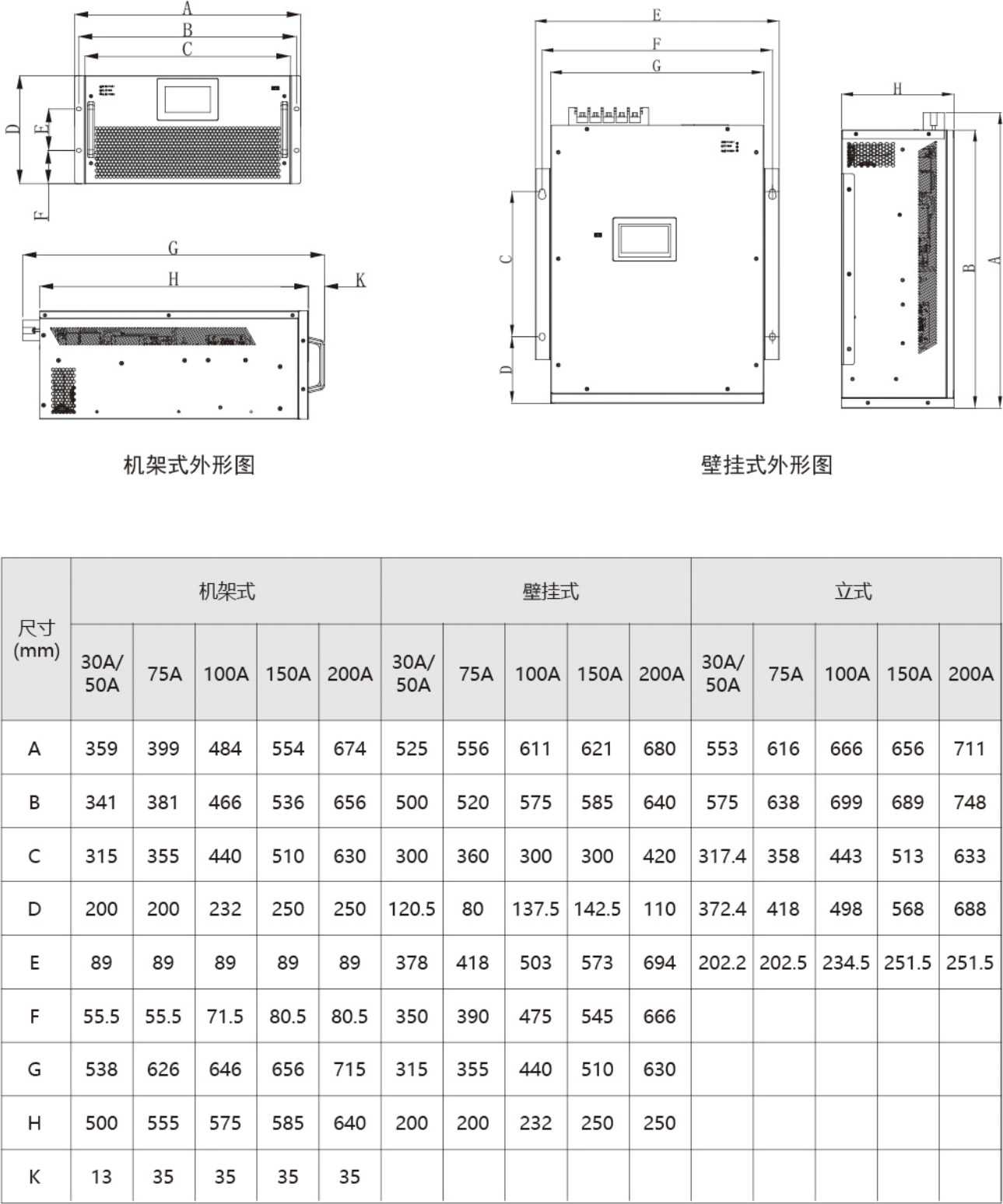

模块外形尺寸

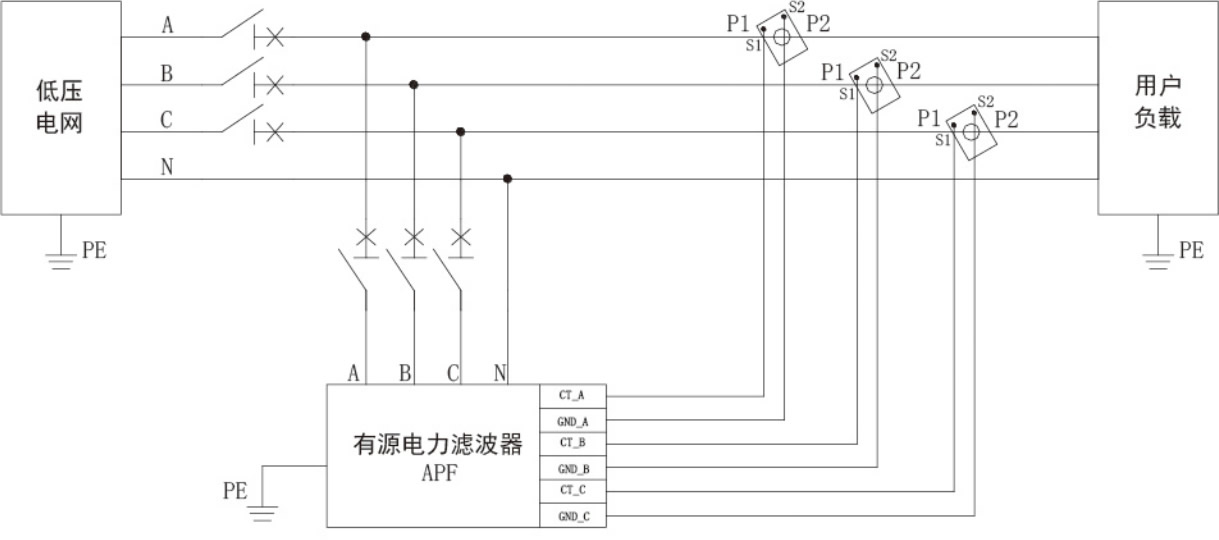

单机接线示意图

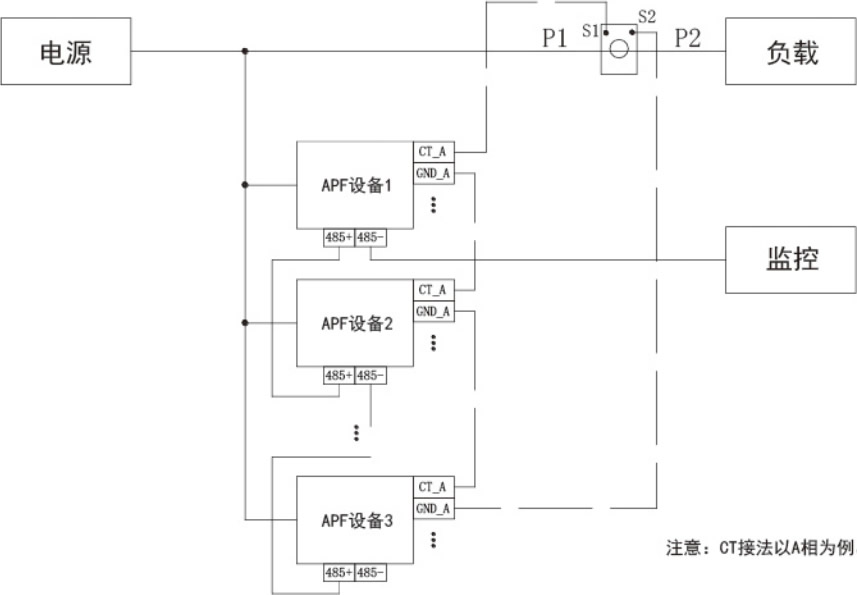

单机接线示意图
