电抗器系列产品解决方案

变频器用输入输出电抗器

产品简介

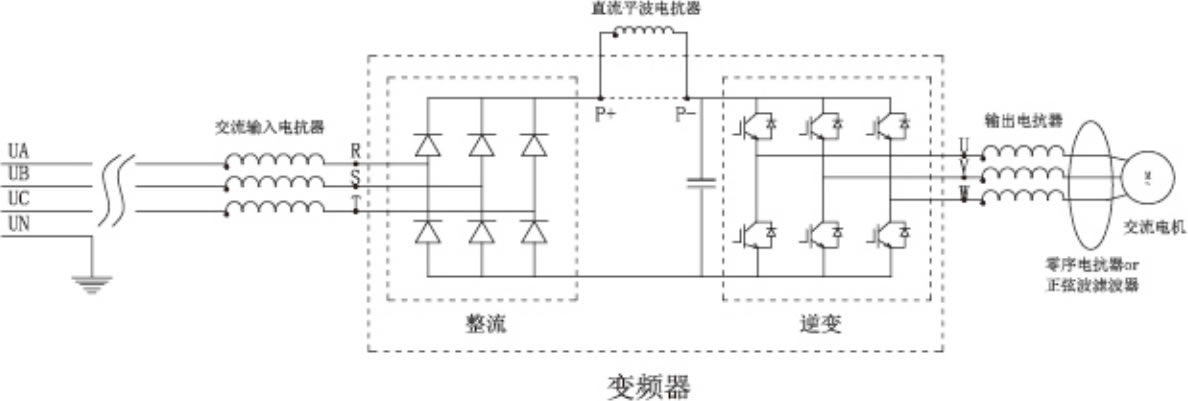

输入电抗器:输入电抗器是限流设备，用于变频器的输入侧，保护交流变频器不受瞬态超压的影响。有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入电流波形的作用。输出电抗器:用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。

产品结构特点

交流输入电抗器：采用了高性能的箔式绕组结构,具有直流电阻小,抗短路能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能；电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小;铁芯采用优质低损耗冷轧取向硅钢片,电抗器损耗小,效率高，温升低。

交流输出电抗器：电抗器可以根据客户使用频率的高低合理选取磁性材料(硅钢片，铁氧体，非晶铁心，磁粉芯)；采用了高性能的箔式绕组结构,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。

使用环境

1、海拔高度不超过3000米(高海拔需特殊定制)

2、运行环境温度;-25℃-45℃，相对湿度不超过90%

3、周围无有害气体，无易燃易爆品。

4、周围环境应具备良好的通风条件、若特殊场合。应加装通风设备。

产品应用领域

工业自动化：变频器

新能源：光伏发电，风力发电

交通：电动汽车，轨道交通

智能电网：APF，SVG

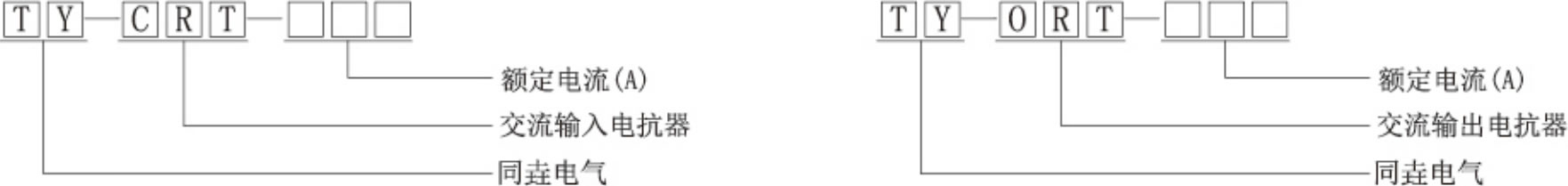

进出线型号说明
